ZONNEPANEELSYSTEMEN VOOR SCHUINE DAKEN

ZONNEPANEELSYSTEMEN VOOR SCHUINE DAKEN

DAKPARALLELLE OF VERHOOGDE MONTAGE – VOOR ELK DAK EN HELLING

Er zijn talloze combinatiemogelijkheden voor schuine daken. Verschillende dakvormen, hellingen en dakbedekking maken de installatie van een zonnepaneelsysteem vaak een individuele uitdaging. Vanwege het uitgebreide assortiment en de modulaire structuur van onze systemen zijn we in staat om een zonne-energiecentrale op vrijwel elk schuin dak te bouwen – met behulp van alle PV-modules die momenteel op de markt verkrijgbaar zijn.

Onze montageoplossingen zijn bijzonder duurzaam, hebben een hoog belastingsvermogen en kunnen snel worden geïnstalleerd – en bieden daarom een goede prijs-kwaliteitverhouding. We bieden daarnaast over het algemeen een structureel certificaat voor alle daksystemen.

DAKPARALLELLE MONTAGE

SCHLETTER STANDAARD

Beschrijving:

  • Eenlaags montagerek, twee dwarsbalken per modulerij
  • Bevestiging aan de U-structuur door middel van dakhaken, stokschroeven of speciale bevestigingen
  • Moduleklemmen voor framemodules ook verkrijgbaar met potentiaalvereffening

Uw voordelen:

  • Kan met alle systeemcomponenten van Schletter worden gecombineerd
  • Eenvoudige montage
  • Voordelig geprijsd
Productblad Rapid16:
Icon

Rapid16

1 file(s)   135.14 KB
Overzicht van de onderdelen:
Icon

Component Overview

1 file(s)   2.42 MB
Checklist parallel aan het dak:
Icon

Inquiry regarding a solar plant parallel to the roof

1 file(s)   1.76 MB

GRIDNORM

Beschrijving:

  • Dwarsrailsysteem voor ongunstige bevestigingspunten
  • Brede overspanningen mogelijk
  • In veel gevallen is een vermindering van het aantal bevestigingspunten mogelijk
  • Exacte hechting aan de bevestigingspunten

Uw voordelen:

  • Flexibele montage
  • Kan met alle systeemcomponenten van Schletter worden gecombineerd
  • Kan worden gemonteerd met behulp van goedkope standaardrails
Productblad Rapid Cross Connector:
Icon

Rapid Cross Connector

1 file(s)   97.39 KB
Overzicht van de onderdelen:
Icon

Component Overview

1 file(s)   2.42 MB
Checklist parallel aan het dak:
Icon

Inquiry regarding a solar plant parallel to the roof

1 file(s)   1.76 MB

LAQ07

Beschrijving:
  • Horizontale montage van de modules op gedeelde draagrails
  • Alleen mogelijk als de dwarsliggers op elke gewenste plek kunnen worden geplaatst
Uw voordelen:
  • Slechts enkele rails nodig
  • Optimale ondersteuning van de modules
  • Kostenoptimalisatie door lineaire ondersteuning
Productblad Rapid16:
Icon

Rapid16

1 file(s)   135.14 KB
Overzicht van de onderdelen:
Icon

Component Overview

1 file(s)   2.42 MB
Checklist parallel aan het dak:
Icon

Inquiry regarding a solar plant parallel to the roof

1 file(s)   1.76 MB

OPTION - SYSTEM RAPID2+

Description:
  • 2 horizontal cross beam profiles per module row
  • Vertical module mounting
  • Fastening to the substructure using roof hooks
  • Special fastening elements are possible
  • Middle, end and earthing clamps
Your benefits:
  • Considerably reduced mounting time
  • Only 4 components (small storage space required)
  • Convenient mounting

Bevestigingssystemen pannendak

Beschrijving:
  • Dakhaak voor alle gangbare steensoorten
  • Geoptimaliseerde geometrieën tegen gebroken baksteen
  • Hoge kwaliteit (VA of aluminium)
  • Verstelbare hoogte
Uw voordelen:
  • Kan worden gecombineerd met alle standaard Schletter-profielen
  • Snelle montage
  • Voordelig
  • Opslagmogelijkheid
  • Snel en eenvoudig te plannen
Productblad Biberschwanz-dakhaken (gewone pannen):
Icon

Beaver tail roof hooks

1 file(s)   1.28 MB
Productblad Rapid SML:
Icon

Rapid SML

1 file(s)   952.60 KB
Productblad RapidSlate:
Icon

RapidSlate

1 file(s)   927.08 KB
Overzicht van de onderdelen:
Icon

Component Overview

1 file(s)   2.42 MB
Checklist parallel aan het dak:
Icon

Inquiry regarding a solar plant parallel to the roof

1 file(s)   1.76 MB

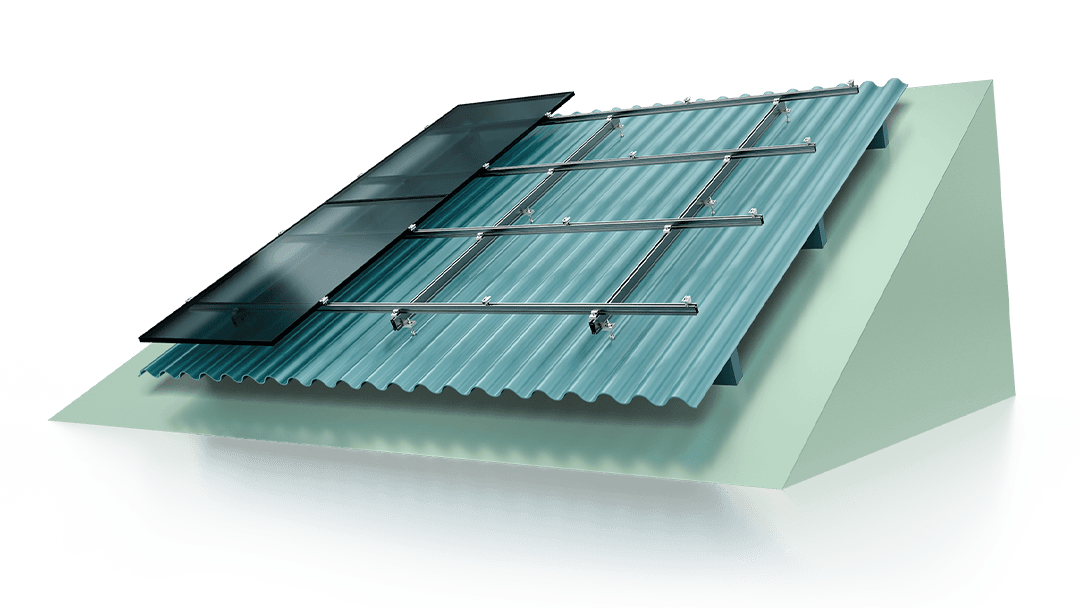

Bevestigingssystemen metalen dak

Beschrijving:
  • Bevestigingsoplossingen voor trapeziumplaten en alle gangbare plaatdaken
  • Ontwikkeld voor aanpassing aan alle standaardprofielen
  • Schroefverbinding aan de zijkant van de trapeziumplaten voor optimale belastingoverdracht naar de dakbedekking
  • Vormsluitende klemoplossingen voor bevestiging op metalen felsdaken
  • Geavanceerde systemen voor aansluiting op de onderbouw
Uw voordelen:
  • Kan worden gecombineerd met alle standaard Schletter-profielen
  • Snelle montage
  • Voordelig
  • Opslagmogelijkheid
  • Snel en eenvoudig te plannen
  • Variabel gebruik
Productblad BituPlan:
Icon

BituPlan

1 file(s)   125.00 KB
Productblad FixPlan:
Icon

FixPlan

1 file(s)   7.06 MB
Productblad Naadklemmen:
Icon

Seam clamps

1 file(s)   1.73 MB
Productblad universele adapter:
Icon

Universal adapter

1 file(s)   1.80 MB
Productblad SingleFix-Vario:
Icon

SingleFix-Vario

1 file(s)   822.65 KB
Productblad ClampFit:
Icon

ClampFit

1 file(s)   1.06 MB
Productblad SingleFix- V Light-montagekit:
Icon

SingleFix- V Light

1 file(s)   1.58 MB
Productblad EcoRapid:
Icon

EcoRapid

1 file(s)   8.14 MB
Overzicht van de onderdelen:
Icon

Component Overview

1 file(s)   2.42 MB
Checklist parallel aan het dak:
Icon

Inquiry regarding a solar plant parallel to the roof

1 file(s)   1.76 MB

Speciale bevestigingsoplossingen

Beschrijving:
  • Vanwege de diversiteit van de Schletter-bevestigingssystemen zijn er toepassingen voor bijna alle dakbedekkingen
  • Alle bevestigingssystemen kunnen worden gecombineerd met standaard Schletter-profielen
  • Stokschroefoplossingen voor vezelcementdaken
Uw voordelen:
  • Kan worden gecombineerd met alle standaard Schletter-profielen
  • Snelle montage
  • Voordelig
  • Opslagmogelijkheid
  • Snel en eenvoudig te plannen
  • Variabel gebruik
Productblad BituPlan:
Icon

BituPlan

1 file(s)   125.00 KB
Productblad FixPlan:
Icon

FixPlan

1 file(s)   7.06 MB
Productblad Fix-TK:
Icon

Fix T-K

1 file(s)   204.42 KB
Productblad SlatePlan:
Icon

SlatePlan

1 file(s)   96.37 KB
Productblad Rapid SML:
Icon

Rapid SML

1 file(s)   952.60 KB
Productblad universele adapter:
Icon

Universal adapter

1 file(s)   1.80 MB
Overzicht van de onderdelen:
Icon

Component Overview

1 file(s)   2.42 MB
Checklist parallel aan het dak:
Icon

Inquiry regarding a solar plant parallel to the roof

1 file(s)   1.76 MB

VERHOOGDE MONTAGE

FIXZ-7

Beschrijving:
  • Lichte verhoging op trapeziumvormig plaatmetaal voor framemodules (elevatiehoek van 5 – 7°)
  • Ontworpen voor verticaal gemonteerde framemodules met hoogten van 1,3 m tot 1,7 m
  • Voornamelijk bevestigd met behulp van trapeziumvormige plaatmetaalklemmen
Uw voordelen:
  • Snelle en eenvoudige montage
  • Betere ventilatie achter
  • Betere zelfreiniging
  • Optimale belastingoverdracht door middel van de dakbedekking
  • Extra opbrengst met gunstige systeemprijs
Productblad FixZ-7 FixZ-15:
Icon

FixZ-7 FixZ-15

1 file(s)   8.53 MB
Overzicht van de onderdelen:
Icon

Component Overview

1 file(s)   2.42 MB
Checklist verhoogde zonnepaneelinstallatie:
Icon

Inquiry regarding an elevated solar plant

1 file(s)   1.40 MB

FIXZ-15

Beschrijving:
  • Verhoging op schuine daken voor framemodules (hoek van 13 – 15°)
  • Voor horizontale en verticale montage van modules
  • Verkrijgbaar als kits op trapeziumvormig plaatmetaal
Uw voordelen:
  • Snelle en eenvoudige montage
  • Betere ventilatie achter
  • Betere zelfreiniging
  • Hogere opbrengsten
  • Optimale belastingoverdracht door middel van de dakbedekking
  • Kan worden gecombineerd met bijna alle Schletter-componenten
Productblad FixZ-7 FixZ-15:
Icon

FixZ-7 FixZ-15

1 file(s)   8.53 MB
Overzicht van de onderdelen:
Icon

Component Overview

1 file(s)   2.42 MB
Checklist verhoogde zonnepaneelinstallatie:
Icon

Inquiry regarding an elevated solar plant

1 file(s)   1.40 MB

COMPACTGRID

Description:
  • Horizontal mounting beams underneath the module row
  • Applicable on purlin roofs with east-west alignment with fixation to the substructure or with south alignment with fastening using Fix2000 trapezoidal sheet metal clamps
Your benefits:
  • Fast and easy to mount
  • Program-generated structural verifications
  • Optimum load transmission

Product sheet:

Icon

CompactGrid

1 file(s)   185.97 KB
