EĞİMLİ ÇATI GÜNEŞ ENERJİSİ MONTAJ SİSTEMLERİ

HER TÜRLÜ ÇATI VE EĞİM İÇİN PARALEL MONTAJ VEYA YÜKSELTİLMİŞ MONTAJ

Eğimli çatılar için sonsuz çeşit bulunmaktadır. Çok sayıda çatı şekli ve eğimi, bir güneş paneli sistemi kurmayı zorlaştırmaktadır. Schletter montaj sistemlerinin geniş aralığı ve dinamik modüler yapısı sayesinde, güneş panellerini neredeyse her çatı eğimine yerleştirebiliyoruz. Daha da iyisi, bunları şu anda piyasada bulunan tüm PV modelleri için sunuyoruz.

Tüm eğimli çatı güneş enerjisi rafı çözümlerimiz son derece dayanıklıdır, kurulumu kolaydır ve etkileyici yük kapasiteleri ile birlikte gelir. Ekibimiz, çok çeşitli çatı sistemleri için yapısal sertifikalar bile sağlayabilir.

YENİ: PROLINE

TAVAN KANCALARI, MODÜL RULMAN RAYLARI, MODÜL KELEPÇELERİ VE AKSESUARLAR

BİLGİ

Pro – Çatı kancaları:

  • Alüminyum EN AW-6063 T66
  • 1 x Düz başlı T40 Torx ağaç vidası kullanılarak sabitlenir
  • Hadve, kancayı yerine sabitler
  • Geçmeli montaj hızlı ve esnektir
  • Kiremit üzerinde baskı oluşmaz
  • Hızlı montaj adaptörü (ayrıca Torx T40) önceden monte edilmiş olarak gelir
  • Rapid çatı kancaları ile 30 mm’ye kadar ayarlanabilir yükseklik
  • 30 mm kalınlığa kadar kiremit çıtalarına uygundur
  • Düşük ağırlık

.

Pro – Modül kelepçeleri:

  • 30 – 47 mm arasındaki modül çerçevelerine uyacak bir orta ve bir uç kelepçe
  • Torx T40 ile hızlı ve kolay kurulum
  • Hızlı montaj için önceden monte edilmiş
  • Entegre topraklama pimi
  • Siyah eloksal kaplama mevcuttur
  • Optimize edilmiş ambalaj

.

Pro – Modül rulman rayları:

  • Alüminyum EN AW-6063 T66
  • Daha fazla kararlılık ile daha az malzeme
  • Standart ray uzunlukları: 3300 mm, 4400 mm, 5500 mm, 6000 mm

.

Pro – Aksesuarlar:

  • ProConnector – kendiliğinden kilitlenen sürgülü konektör
  • EcoA için RapidPro L Adaptörü
  • Evrensel plastik uç kapağı
  • Ara parçası 2,5 / 5 mm
İNDİRİLENLER
.

Föy:

ÇATI-PARALEL MONTAJ

SCHLETTER STANDARDI

BİLGİ

Açıklama:

  • Modül sırası başına tek katmanlı montaj rafı ve iki çapraz kiriş
  • Çatı kancası, askı cıvataları veya özel bağlantı elemanları ile U-yapıya sabitlenir
  • Potansiyel eşitleme ile çerçeveli modüller için modül kelepçeleri de mevcuttur

.

Avantajlar:

  • Schletter’in tüm sistem bileşenleriyle kombine edilebilir
  • Kolay montaj prosesi
  • Rekabetçi fiyatlar
İNDİRİLENLER
.

Ürün sayfası Rapid16:

Bileşene genel bakış:

Çatıya paralel kontrol listesi:

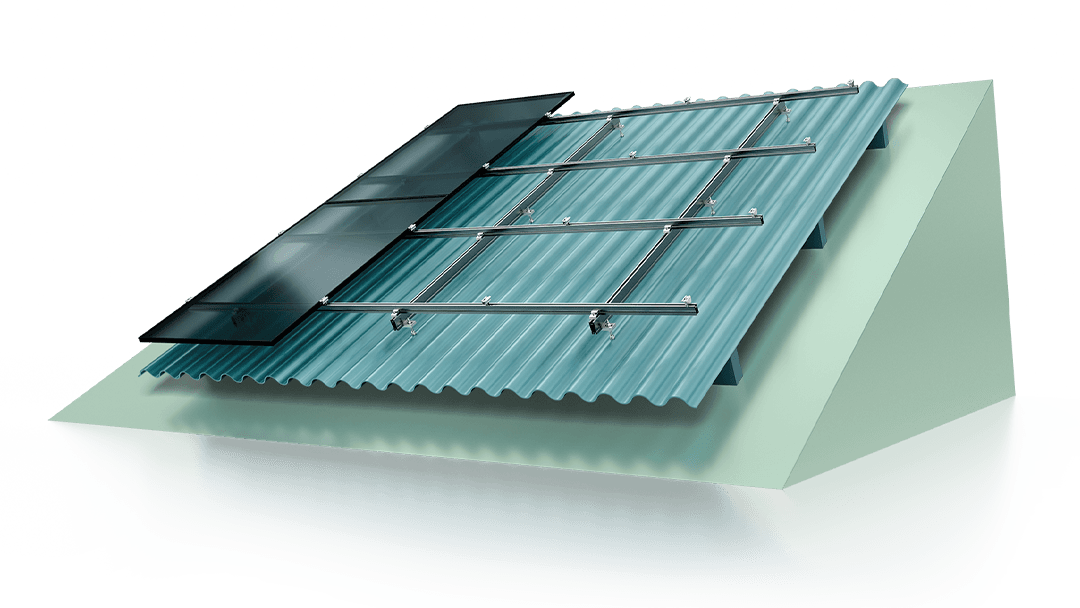

GRIDNORM

BİLGİ

Açıklama:

  • Ulaşılması zor bağlantı noktaları için çapraz ray sistemi
  • Geniş açıklıkları barındırır
  • Çoğu durumda, sabitleme noktalarının sayısında azalma mümkündür
  • Sabitleme noktalarına güvenilir yapışma

.

Avantajlar:

  • Esnek montaj
  • Schletter’in tüm sistem bileşenleriyle kombine edilebilir
  • Ucuz standart raylar kullanılarak monte edilebilir
İNDİRİLENLER
.

Ürün sayfası Rapid Çapraz Bağlayıcı:

Bileşene genel bakış:

Çatıya paralel kontrol listesi:

LAQ07

BİLGİ

Açıklama:

  • Modüllerin ortak rulman raylarına yatay montajı
  • Sadece çapraz kirişler herhangi bir noktaya yerleştirilebiliyorsa mümkündür

.

Avantajlar:

  • Az sayıda raya ihtiyaç vardır
  • Optimum modül desteği
  • Doğrusal destekle maliyet optimizasyonu
İNDİRİLENLER
.

Ürün sayfası Rapid16:

Bileşene genel bakış:

Çatıya paralel kontrol listesi:

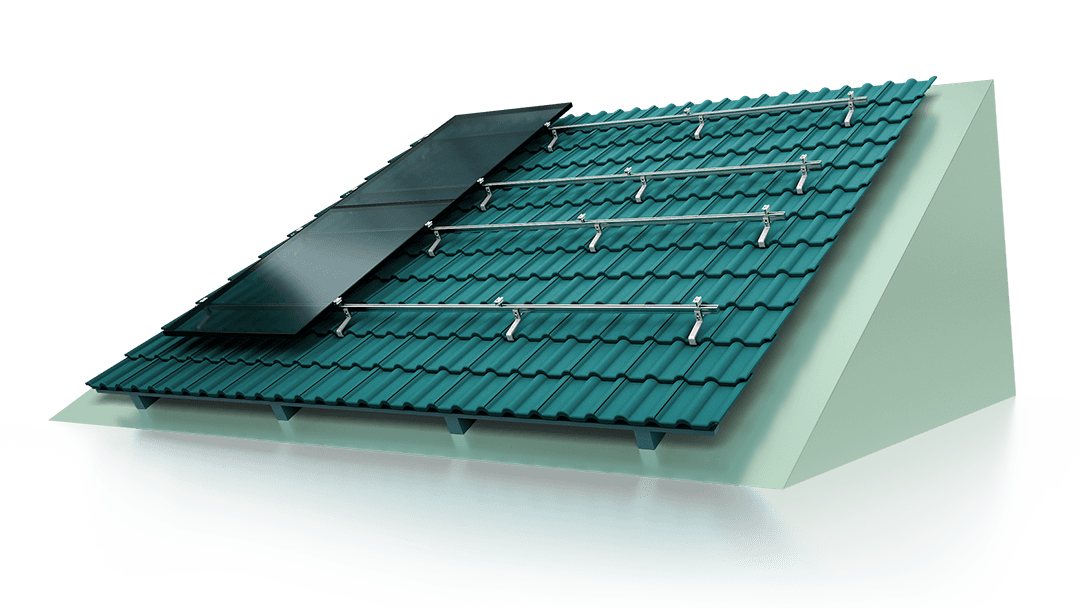

SABİTLEME SİSTEMLERİ KİREMİT ÇATI

BİLGİ

Açıklama:

  • Tüm bilinen tuğla türleri için çatı kancaları
  • Kırık tuğlaya karşı optimize edilmiş geometriler
  • Yüksek kalite (VA veya alüminyum)
  • Ayarlanabilir yükseklik

.

Avantajlar:

  • Tüm Schletter standart profilleriyle kombine edilebilir
  • Hızlı montaj
  • Gerçek değer
  • Depolanabilirlik
  • Hızlı ve kolay planlama
İNDİRİLENLER
.

Ürün sayfası Kunduz kuyruğu (düz kiremit) çatı kancaları:

Ürün sayfası Rapid SML:

Ürün sayfası RapidSlate:

Bileşene genel bakış:

Çatıya paralel kontrol listesi:

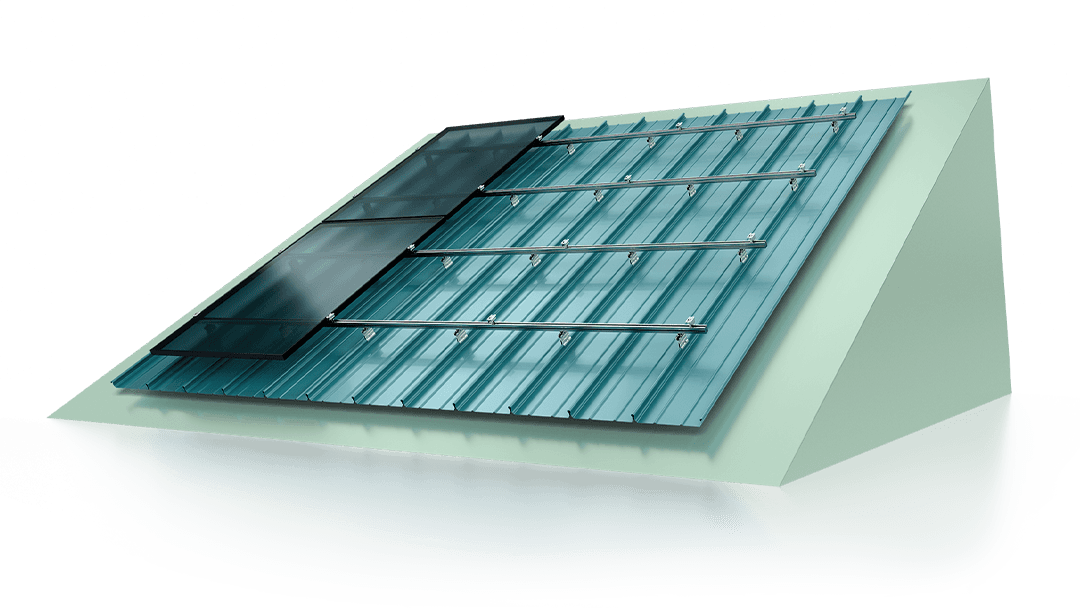

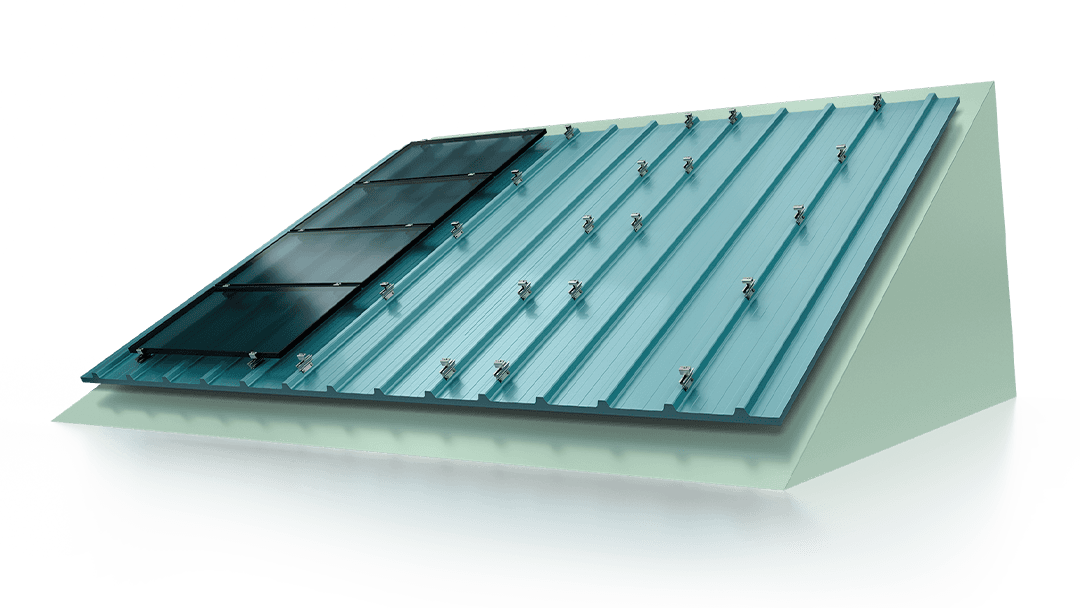

SABİTLEME SİSTEMLERİ SAC ÇATI

BİLGİ

Açıklama:

  • Trapez sac ve tüm bilinen sac çatılar için sabitleme çözümleri
  • Tüm standart profillere uyum amacıyla geliştirilmiştir
  • Çatıya optimum yük aktarımı için trapez sacların yan tarafında vidalı bağlantı
  • Metal yivli çatılara sabitlemek amacıyla forma uyan kenetleme çözümleri
  • Altyapıya bağlantı için son teknoloji sistemler

.

Avantajlar:

  • Tüm Schletter standart profilleriyle kombine edilebilir
  • Hızlı montaj
  • Gerçek değer
  • Depolanabilirlik
  • Hızlı ve kolay planlama
  • Değişken kullanım
İNDİRİLENLER
.

Ürün sayfası BituPlan:

Ürün sayfası FixPlan:

Ürün sayfası Bağlantı kelepçeleri:

Ürün sayfası Evrensel adaptör:

Ürün sayfası SingleFix-Vario:

Ürün sayfası ClampFit:

Ürün sayfası SingleFix-V Işık montaj kiti:

Ürün sayfası EcoRapid:

Bileşene genel bakış:

Çatıya paralel kontrol listesi:

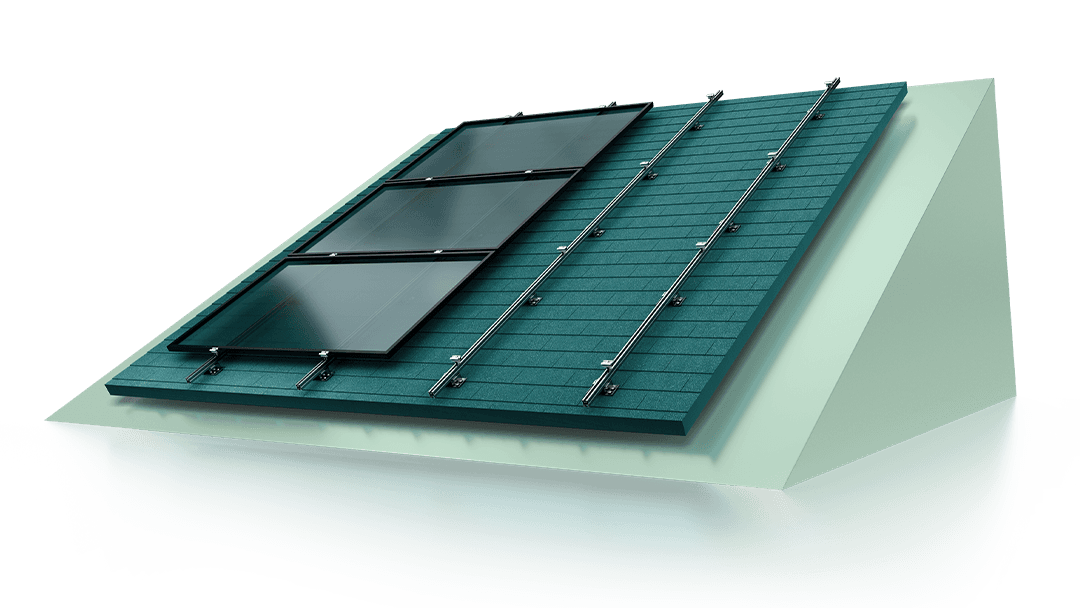

ÖZEL SABİTLEME ÇÖZÜMLERİ

BİLGİ

Açıklama:

  • Schletter sabitleme sistemlerinin çeşitliliği sayesinde, hemen hemen tüm çatı kaplamalarına uygulanabilir
  • Tüm sabitleme sistemleri Schletter standart profilleri ile kombine edilebilir
  • Fiber çimento çatılar için askı cıvatası çözümleri

.

Avantajlar:

  • Tüm Schletter standart profilleriyle kombine edilebilir
  • Hızlı montaj
  • Mükemmel değer
  • Depolaması kolay
  • Hızlı ve kolay planlama
  • Değişken kullanım
İNDİRİLENLER
.

Ürün sayfası BituPlan:

Ürün sayfası FixPlan:

Ürün sayfası Fix-TK:

Ürün sayfası SlatePlan:

Ürün sayfası Rapid SML:

Ürün sayfası Evrensel adaptör:

Bileşene genel bakış:

Çatıya paralel kontrol listesi:

YÜKSELTİLMİŞ MONTAJ

FIXZ-7

BİLGİ

Açıklama:

  • Çerçeveli modüller için trapez sac üzerinde hafif yükseklik (yükselme açısı 5 – 7°)
  • Tüm bilinen 60 veya 72 hücreli modüller için kullanılabilir
  • Esas olarak trapez sac metal kelepçeler kullanılarak sabitlenir

.

Avantajlar:

  • Hızlı ve kolay montaj
  • İyileştirilmiş arka havalandırma
  • Gelişmiş kendi kendini temizleme
  • Çatı kaplaması ile optimum yük transferi
  • Uygun sistem fiyatı ile ekstra verim
İNDİRİLENLER
.

Ürün sayfası FixZ-7 FixZ-15:

Bileşene genel bakış:

Kontrol listesi yükseltilmiş güneş enerjisi santrali:

FIXZ-15

BİLGİ

Açıklama:

  • Çerçeveli modüller için eğimli çatılarda yükseltme (13 – 15° yükseklik açısı)
  • Yatay ve dikey modül montajı için
  • Trapez sac üzerinde kit olarak mevcuttur

.

Avantajlar:

  • Hızlı ve kolay montaj
  • İyileştirilmiş arka havalandırma
  • Gelişmiş kendi kendini temizleme
  • Daha yüksek verim
  • Çatı kaplaması ile optimum yük transferi
  • Neredeyse tüm Schletter bileşenleriyle kombine edilebilir
İNDİRİLENLER
.

Ürün sayfası FixZ-7 FixZ-15:

Bileşene genel bakış:

Kontrol listesi yükseltilmiş güneş enerjisi santrali:
